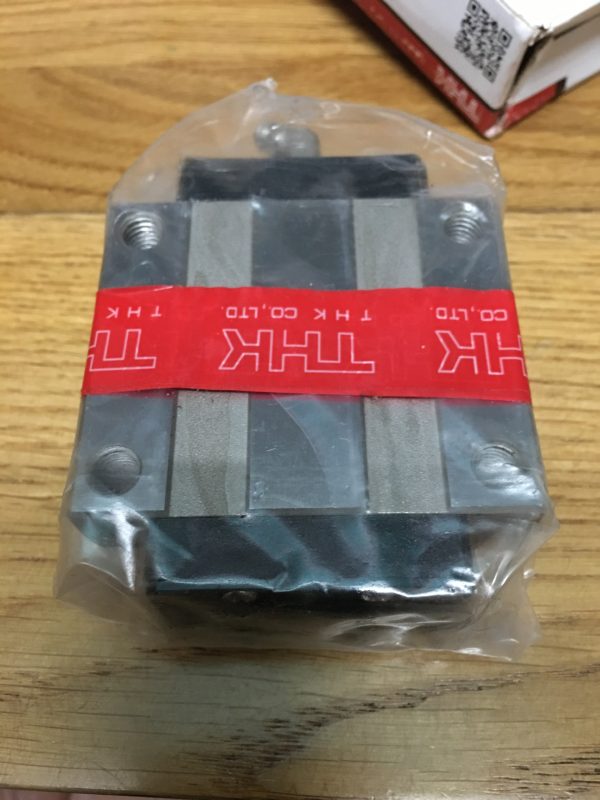

THK HSR25 là một trong những dòng LM Guide – ray trượt dẫn hướng tuyến tính được sử dụng rộng rãi trong máy tự động hóa, máy CNC, máy gia công cơ khí, thiết bị điện tử và nhiều hệ thống chuyển động chính xác. Với thiết kế sử dụng bi tuần hoàn, ray trượt THK HSR25 giúp tạo chuyển động tuyến tính ổn định, giảm ma sát và đáp ứng tốt các yêu cầu về độ chính xác, độ cứng cũng như khả năng chịu tải.
Trong thực tế, khách hàng thường tìm kiếm nhiều mã liên quan như HSR25, HSR25R, HSR25C, HSR25A, HSR25B tùy theo cấu hình máy, kiểu block và phương án lắp đặt. Khi lựa chọn, cần đối chiếu đầy đủ mã sản phẩm, kích thước ray, loại block, chiều dài ray, cấp chính xác và preload để đảm bảo linh kiện phù hợp với thiết bị.
THK công bố dòng HSR là Global Standard LM Guide, với nhiều kích thước và kiểu block khác nhau. Riêng HSR25C có kích thước block cao 36 mm, rộng 70 mm và dài 83,1 mm; ren lắp block là M8.
THK HSR25 là gì?
THK HSR25 là dòng thanh dẫn hướng tuyến tính kết hợp với block trượt, tạo thành hệ thống dẫn hướng cho chuyển động tịnh tiến. Các viên bi tuần hoàn bên trong block giúp bàn máy hoặc cơ cấu chuyển động dọc theo ray với ma sát thấp và độ ổn định cao.
Điểm đáng chú ý của dòng HSR là khả năng chịu tải theo nhiều hướng. Tùy từng cấu hình block, người dùng có thể lựa chọn loại phù hợp với không gian lắp đặt và yêu cầu tải của máy.
Xem chi tiết THK HSR25
HSR25 thường được lựa chọn cho các cơ cấu có yêu cầu cao về độ chính xác và độ cứng. Trong tài liệu thông số, HSR25C có tải trọng động cơ bản 27,6 kN và tải trọng tĩnh cơ bản 36,4 kN theo cấu hình tiêu chuẩn được công bố.
THK HSR25C – Block mặt bích phổ biến
Xem chi tiết THK HSR25C
THK HSR25C là một biến thể quan trọng của dòng HSR25. Block dạng C có mặt bích, cho phép bố trí và bắt vít phù hợp với nhiều thiết kế máy.
Theo thông số THK, block HSR25C có:
- Chiều cao: 36 mm
- Chiều rộng: 70 mm
- Chiều dài block: 83,1 mm
- Kích thước B: 57 mm
- Kích thước C: 45 mm
- Ren lắp: M8
- Có đầu bơm mỡ B-M6F
- Có thể sử dụng với ray HSR25 tương ứng.
HSR25C phù hợp với các máy cần một hệ thống dẫn hướng chắc chắn nhưng vẫn đảm bảo chuyển động tuyến tính chính xác.
Một ưu điểm của cấu hình này là khả năng chịu tải và moment tốt. Theo bảng thông số của HSR25C, tải trọng động cơ bản đạt 27,6 kN và tải trọng tĩnh cơ bản đạt 36,4 kN.
THK HSR25A – lựa chọn cần kiểm tra đúng mã
Xem chi tiết THK HSR25A
THK HSR25A là từ khóa được nhiều khách hàng sử dụng khi tìm kiếm dòng dẫn hướng HSR25. Tuy nhiên, khi đặt hàng cần đặc biệt chú ý mã đầy đủ trên block và ray.
Theo danh mục THK hiện hành, dòng HSR-A được thể hiện ở size 85, trong khi các cấu hình HSR-C/CA/CB có dải kích thước bao gồm size 25. Vì vậy, nếu bản vẽ hoặc máy đang sử dụng ghi HSR25A, nên kiểm tra lại catalogue, tem sản phẩm hoặc mã đầy đủ trước khi thay thế.
Việc kiểm tra mã rất quan trọng vì chỉ khác một ký tự trong mã THK cũng có thể dẫn tới sự khác biệt về kiểu block, phương án bắt vít, kích thước hoặc khả năng tương thích với ray.
THK HSR25B – kiểm tra cấu hình trước khi thay thế
Xem chi tiết THK HSR25B
Tương tự HSR25A, cụm từ THK HSR25B có thể xuất hiện trong yêu cầu mua hàng hoặc tên gọi trên thị trường. Tuy nhiên, cần xác nhận chính xác model theo catalogue THK trước khi báo giá hoặc thay thế.
THK có các cấu hình HSR-B và HSR-CB với phương án bắt vít khác nhau. Ví dụ, dòng HSR-CB được thiết kế dạng flange và bắt vít từ phía dưới; dải kích thước của dòng này bao gồm size 25.
Do đó, nếu khách hàng đang cần HSR25B, nên cung cấp hình ảnh block, mã trên sản phẩm hoặc bản vẽ kỹ thuật. Đây là cách nhanh nhất để xác định chính xác model tương đương.
Cách sử dụng ray trượt THK HSR25
Để THK HSR25 hoạt động ổn định, quá trình lắp đặt cần đảm bảo ray được cố định trên bề mặt có độ phẳng phù hợp. Ray phải được căn chỉnh chính xác trước khi siết vít hoàn toàn.
Quy trình cơ bản gồm:
Bước 1: Kiểm tra ray và block
Kiểm tra mã sản phẩm, kích thước, chiều dài ray, số lượng block và tình trạng bề mặt. Không nên sử dụng sản phẩm có dấu hiệu va đập, rỉ sét hoặc nhiễm bẩn nghiêm trọng.
Bước 2: Vệ sinh bề mặt lắp đặt
Bề mặt gá ray cần sạch, không có phoi kim loại, dầu bẩn hoặc dị vật có thể làm sai lệch độ cao của ray.
Bước 3: Căn chỉnh ray
Đặt ray lên bề mặt lắp đặt, căn chỉnh theo chuẩn máy rồi siết các vít cố định theo trình tự phù hợp.
Bước 4: Lắp block
Đưa block vào ray đúng chiều. Không được tháo block khỏi ray tùy tiện vì các viên bi bên trong có thể bị rơi hoặc gây ảnh hưởng đến khả năng vận hành.
Bước 5: Bôi trơn
THK HSR25 sử dụng phương pháp bôi trơn bằng mỡ hoặc dầu tùy cấu hình. THK cũng công bố các loại mỡ tương thích trong thông số kỹ thuật; với HSR25R, ví dụ, THK liệt kê AFB-LF và các phương án bôi trơn bằng mỡ/dầu.
Bước 6: Kiểm tra chuyển động
Sau khi lắp, di chuyển block bằng tay để kiểm tra độ êm, độ rơ bất thường và tình trạng kẹt ray trước khi đưa máy vào vận hành.
Ứng dụng của THK HSR25
THK HSR25 có thể được ứng dụng trong nhiều hệ thống cơ khí và tự động hóa yêu cầu chuyển động tuyến tính chính xác.
Máy CNC và máy gia công cơ khí
Ray trượt tuyến tính được sử dụng cho các cơ cấu bàn máy, trục chuyển động và cơ cấu dẫn hướng. Độ cứng và khả năng chịu tải của HSR giúp hệ thống duy trì chuyển động ổn định.
Máy tự động hóa
HSR25 phù hợp cho các cơ cấu trượt trong máy lắp ráp, máy kiểm tra, máy cấp phôi và dây chuyền tự động.
Máy laser, máy khắc và thiết bị gia công
Các thiết bị cần chuyển động tuyến tính chính xác có thể sử dụng LM Guide để tạo chuyển động ổn định cho đầu gia công hoặc bàn máy.
Thiết bị điện tử và bán dẫn
THK liệt kê các hệ thống sản xuất chất bán dẫn, thiết bị LCD và máy khoan PCB trong nhóm ứng dụng của dòng HSR và LM Guide.
Máy đóng gói và máy sản xuất
HSR25 có thể được sử dụng cho các cơ cấu di chuyển, định vị, cấp liệu và đóng gói trong dây chuyền sản xuất tự động.
Vì sao nên chọn THK HSR25?
Một trong những ưu điểm quan trọng của LM Guide THK là thiết kế hướng tới chuyển động tuyến tính chính xác, khả năng chịu tải và độ tin cậy trong thiết bị công nghiệp.
Đối với HSR25C, thông số THK cho thấy block có kích thước 70 × 36 mm và tải trọng động/tĩnh cơ bản tương ứng 27,6/36,4 kN. Đây là những thông số quan trọng để kỹ thuật viên lựa chọn dẫn hướng dựa trên tải thực tế của máy.
Ngoài ra, dòng HSR có nhiều lựa chọn về block, chiều dài và cấp chính xác. THK cũng cung cấp các tùy chọn preload và cấp chính xác khác nhau, giúp người dùng lựa chọn theo yêu cầu của từng hệ thống.
Mua THK HSR25, HSR25R, HSR25C, HSR25A, HSR25B ở đâu?
Nếu bạn đang tìm THK HSR25 chính hãng, HSR25C, hoặc cần kiểm tra mã HSR25A/HSR25B, hãy cung cấp cho chúng tôi mã đầy đủ trên sản phẩm hoặc hình ảnh thực tế.
Đội ngũ kỹ thuật có thể hỗ trợ kiểm tra:
- Mã ray THK HSR25 chính xác.
- Mã block tương ứng.
- Chiều dài ray cần sử dụng.
- Số lượng block.
- Kiểu bắt vít.
- Kích thước lắp đặt.
- Cấp chính xác và preload.
- Khả năng tương thích với ray đang sử dụng.
Lưu ý: Không nên chỉ dựa vào tên gọi “HSR25A” hoặc “HSR25B” để đặt hàng. Với linh kiện dẫn hướng tuyến tính, cần đối chiếu đầy đủ part number để tránh mua nhầm model. Catalogue THK cho thấy size 25 có nhiều cấu hình khác nhau như HSR25C, HSR25R, HSR25LC và các biến thể tương ứng.
